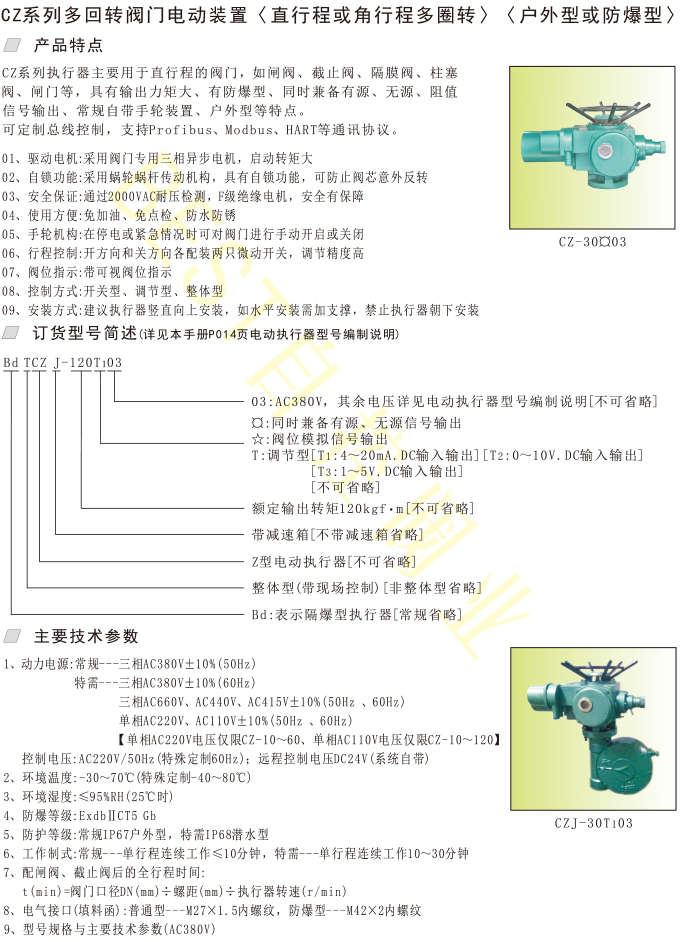

CZ系列多回转阀门电动装置〈直行程或角行程多圈转〉〈户外型或防爆型〉
产品特点
CZ系列执行器主要用于直行程的阀门，如闸阀、截止阀、隔膜阀、柱塞阀、闸门等，具有输
出
力矩大、有防爆型、同时兼备有源、无源、阻值信号输出、常规自带手轮装置、户外型等
特点。可定制总线控制，支持Profibus、Modbus、HART等通讯协议。
01、驱动电机:采用阀门专用三相异步电机，启动转矩大
02、自锁功能:采用蜗轮蜗杆传动机构，具有自锁功能，可防止阀芯意外反转
03、安全保证:通过2000VAC耐压检测，F级绝缘电机，安全有保障
04、使用方便:免加油、免点检、防水防锈
05、手轮机构:在停电或紧急情况时可对阀门进行手动开启或关闭
06、行程控制:开方向和关方向各配装两只微动开关，调节精度高
07、阀位指示:带可视阀位指示

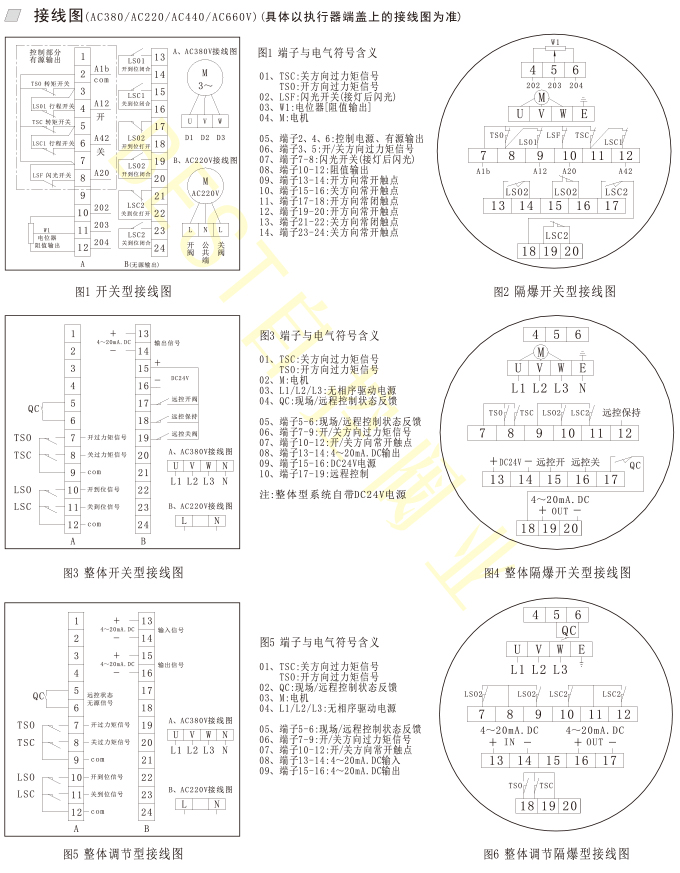

08、控制方式:开关型、调节型、整体型
09、安装方式:建议执行器竖直向上安装，如水平安装需加支撑，禁止执行器朝下安装

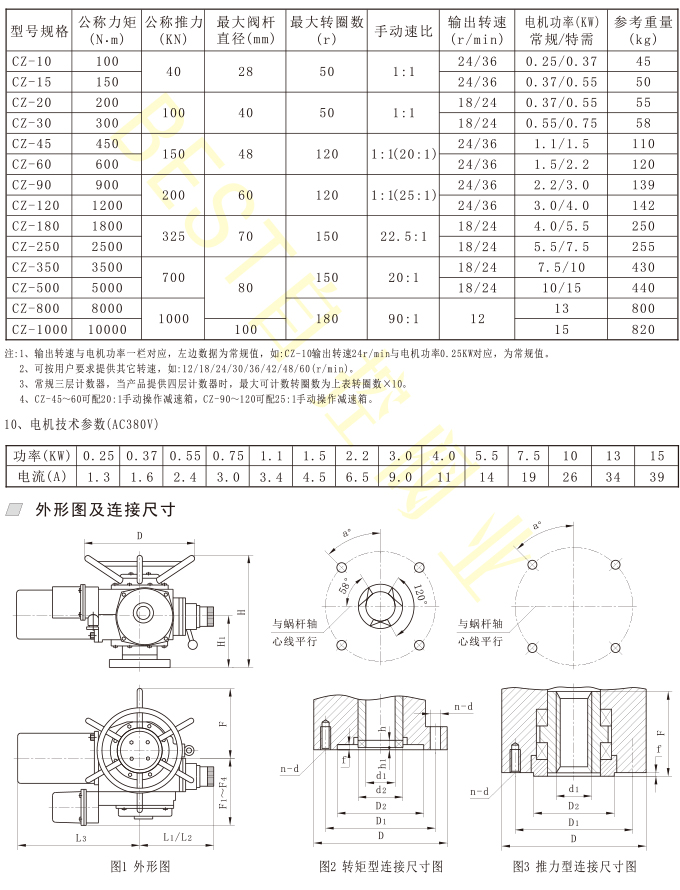

主要技术参数
1、动力电源:常规---三相AC380V±10%(50Hz)
特需---三相AC380V±10%(60Hz)
三相AC660V、AC440V、AC415V±10%(50Hz 、60Hz)
单相AC220V、AC110V±10%(50Hz 、60Hz)
【单相AC220V电压仅限CZ-10～60、单相AC110V电压仅限CZ-10～120】
控制电压:AC220V/50Hz(特殊定制60Hz)；远程控制电压DC24V(系统自带)
2、环境温度:-30～70℃(特殊定制-40～80℃)
3、环境湿度:≤95%RH(25℃时)
4、防爆等级:ExdⅡBT4Gb
5、防护等级:常规IP67户外型，特需IP68潜水型
6、工作制式:常规---单行程连续工作≤10分钟 特需---单行程连续工作10～30分钟
7、配闸阀、截止阀后的全行程时间:
t(min)=阀门口径DN(mm)÷螺距(mm)÷执行器转速(r/min)

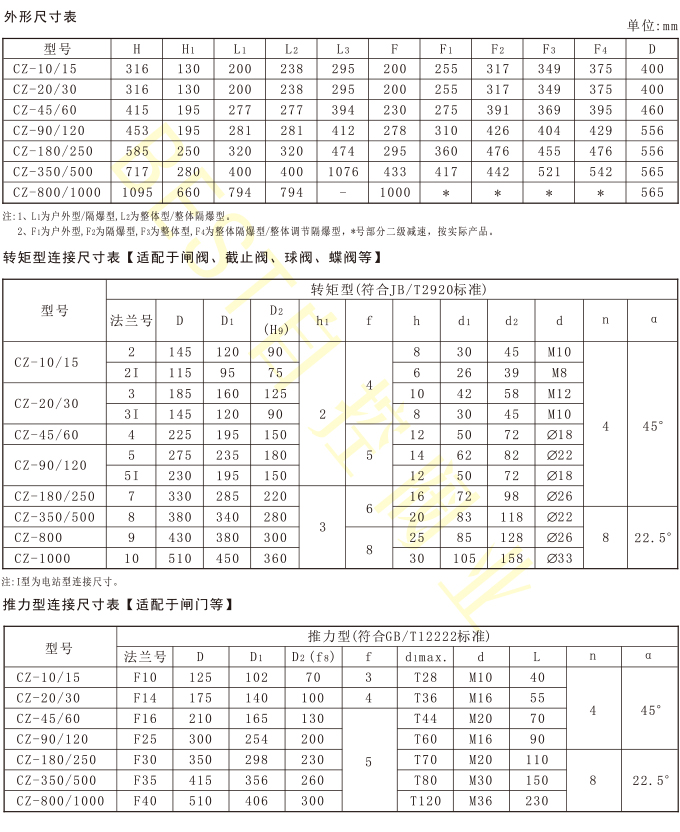

8、电气接口(填料函):普通型---M27×1.5，防爆型---M42×2
