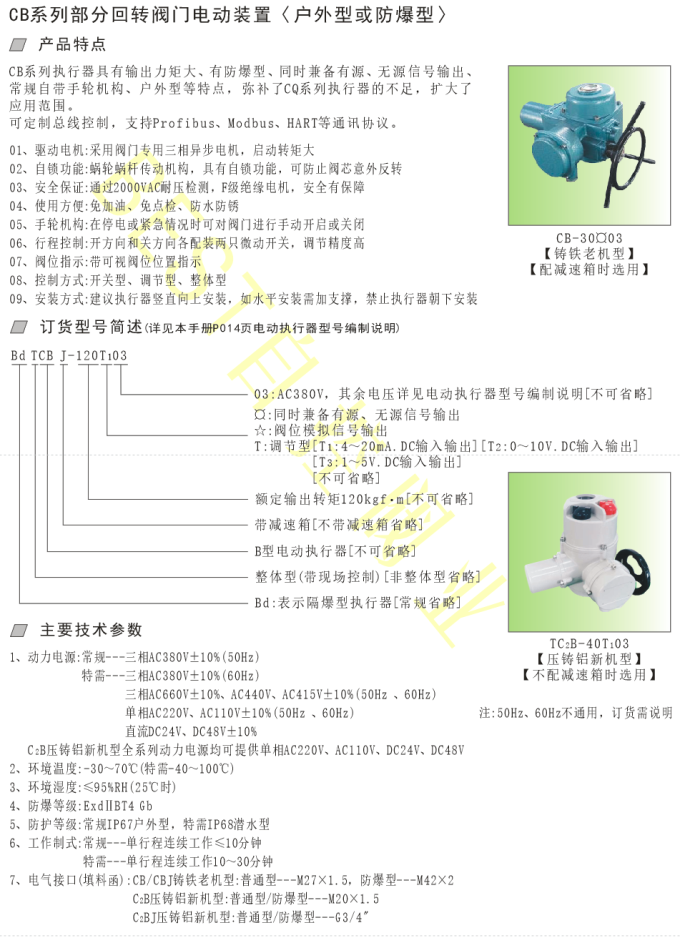

CB系列部分回转阀门电动装置〈户外型或防爆型〉
产品特点
CB系列执行器具有输出力矩大、有防爆型、同时兼备有源、无源信号输出、常规自带手轮机
构、户外型等特点,弥补了CQ系列执行器的不足,扩大了应用范围。
可定制总线控制,支持Profibus、Modbus、HART等通讯协议。
01、驱动电机:采用阀门专用三相异步电机,启动转矩大
02、自锁功能:蜗轮蜗杆传动机构,具有自锁功能,可防止阀芯意外反转
03、安全保证:通过2000VAC耐压检测,F级绝缘电机,安全有保障
04、使用方便:免加油、免点检、防水防锈
05、手轮机构:在停电或紧急情况时可对阀门进行手动开启或关闭
06、行程控制:开方向和关方向各配装两只微动开关,调节精度高
07、阀位指示:带可视阀位位置指示
08、控制方式:开关型、调节型、整体型
09、安装方式:建议执行器竖直向上安装,如水平安装需加支撑,禁止执行器朝下安装
主要技术参数
1、动力电源:常规---三相AC380V±10%(50Hz)
特需---三相AC380V±10%(60Hz)
三相AC660V±10%、AC440V、AC415V±10%(50Hz 、60Hz)
单相AC220V、AC110V±10%(50Hz 、60Hz)
注:50Hz、60Hz不通用,订货需说明
直流DC24V、DC48V±10%
C2B压铸铝新机型全系列动力电源均可提供单相AC220V、AC110V、DC24V、DC48V
2、环境温度:-30~70℃(特需-40~100℃)
3、环境湿度:≤95%RH(25℃时)
4、防爆等级:ExdⅡBT4Gb
5、防护等级:常规IP67户外型,特需IP68潜水型
6、工作制式:常规---单行程连续工作≤10分钟
特需---单行程连续工作10~30分钟
7、电气接口(填料函):CB/CBJ铸铁老机型:普通型---M27×1.5,防爆型---M42×2
C2B压铸铝新机型:普通型/防爆型---M20×1.5
C2BJ压铸铝新机型:普通型/防爆型---G3/4"
