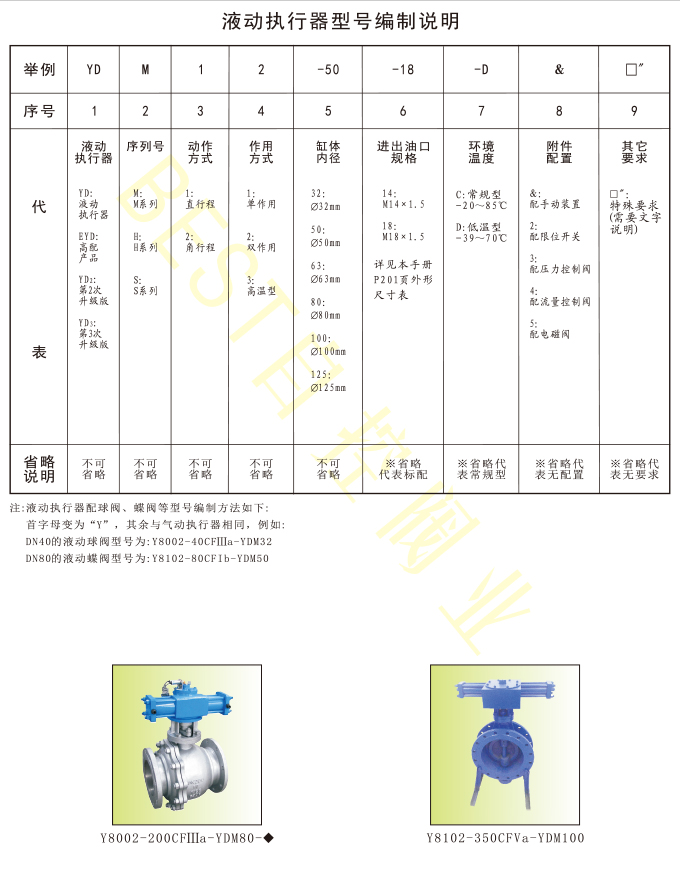

液动执行器型号编制说明
注:液动执行器配球阀、蝶阀等编号方法如下:首字母变为“Y”，其余与气动执行器相同，例如:
DN40的液动球阀型号为:Y8002-40CFⅢa-YDM32
DN80的液动蝶阀型号为:Y8102-80CFIb-YDM50

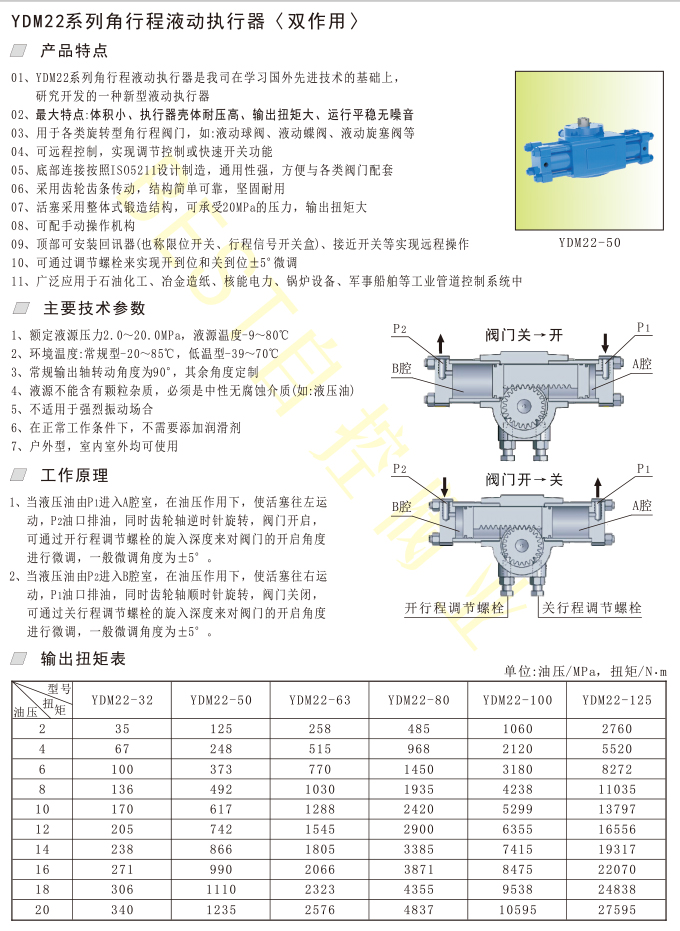

YDM22系列角行程液动执行器〈双作用〉
产品特点
01、YDM22系列角行程液动执行器是我司在学习国外先进技术的基础上，研究开发的一种新型液动执行器
02、最大特点:体积小、执行器壳体耐压高、输出扭矩大、运行平稳无噪音
03、用于各类旋转型角行程阀门，如:液动球阀、液动蝶阀、液动旋塞阀等
04、可远程控制，实现调节控制或快速开关功能
05、底部连接按照ISO5211设计制造，通用性强，方便与各类阀门配套
06、采用齿轮齿条传动，结构简单可靠，坚固耐用
07、活塞采用整体式锻造结构，可承受20MPa的压力，输出扭矩大
08、可配手动操作机构
09、顶部可安装限位开关、行程开关、接近开关等实现远程操作
10、可通过调节螺栓来实现开到位和关到位±5°微调
11、广泛应用于石油化工、冶金造纸、核能电力、锅炉设备、军事船舶等工业管道控制系统中
主要技术参数
1、额定液源压力2.0～20.0MPa，液源温度-9～80℃
2、环境温度:常规型-20～85℃，低温型-39～70℃
3、液源不能含有杂质，必须是中性无腐蚀介质(如:液压油)
4、不适用于强烈振动场合
5、在正常工作条件下，不需要添加润滑剂
6、户外型，室内室外均可使用
