常用的有关知识
常用的连接方式
1、国内常用的法兰标准:机械部JB/T79-1994 国标GB/T9124 化工部HG/T20592 化工部美标HG/T20615 一般默认JB/T79-1194
国外常用的法兰标准:ASME美国机械工程师学会标准 ASTM美国材料与试验协会标准 ANSI美国国家标准
JIS日本工业标准 DIN德国标准化学会标准 BS英国标准
2、常用的螺纹:公制螺纹---例如M20×1.5，是圆柱螺纹；英制管螺纹---例如G1"、Rp1"、PF1"，是55度非螺纹密封管
螺纹；英制锥管螺纹---例如PT1/2"=ZG1/2"=R(RC)1/2"，是55度密封锥管螺纹，属惠氏螺纹，其内螺纹表示为RC，外螺
纹表示为R；美制螺纹---例如1/2"NPT，是美标螺纹，60度锥管螺纹。锥管螺纹有自密封的功能。
3、常用尺寸换算:1英寸=25.4mm=8分 1分= 1/8"=3.2mm··· 4分=1/2"=12.7mm···
常用的压力换算
1kgf/cm2 =1bar=0.1MPa=100KPa=105Pa=14.5PSI(Lbf/in2 )=10m水柱=1个标准(工程)气压=10m扬程

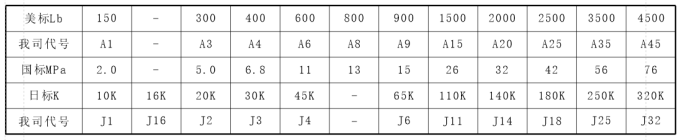

ANSI标准压力磅级与国标、日标公称压力的关系
常用的密封材料
1、丁腈橡胶(NBR)
最常用的密封材料，是大部分常温介质的密封件、膜片、O形圈，适用介质温度-9～80℃，理论耐温120℃，脆性温
度-10～-20℃。
2、三元乙丙橡胶(EPDM)
适用于大多数的气体、液体，适用介质温度-39～140℃，理论耐温150℃，脆性温度-40～-60℃。是丙酮的最好密封
材料。耐臭氧性好，但不适用于油类介质，食品级介质可选。
3、氟橡胶(VITON，亚洲人称为FKM，前苏联称为FPM)
主要用于NBR、EPDM不能应用的场所，是强腐蚀性介质(例如硝酸、硫酸等)的密封件，也是低温蒸汽的密封材料，
适用介质温度-9～180℃，理论耐温200℃，脆性温度-10～-50℃，不适用于丙酮等酮类介质。 由于有毒，也不适用于
食品级介质。
4、氟塑料(PTFE)
氟塑料的本名为聚四氟乙烯，又称为铁氟龙或塑料王，其耐寒耐热性能极好，适用介质温度-268～232℃，低温不
显脆性，但由于较硬，常温低温介质在低压时易产生泄漏，比较适宜在120℃到220℃之间使用，蒸汽常用氟塑料作
为密封件，高温软化后密封效果较好，食品级介质可选。
5、硅橡胶
硅橡胶的耐温性能杰出，可在-69～200℃之间使用，理论耐温315℃，脆性温度-70～-120℃，其化学惰性大，是开
水的常用密封件及膜片，但机械强度低，且易膨胀，适用压力仅是丁腈橡胶的1/3，食品级介质可选。
6、紫铜(Cu)
介质温度在250℃到450℃时，常用紫铜密封，高温软化后，泄漏量很小，通常紫铜必须在高温退火后作为密封件，
是过热蒸汽、高温导热油的密封材料，使用温度下限为-273℃。
1、温度 ℃=5/9(℉-32) ℃---摄氏度(公制) ℉---华氏度(英制)
2、体积 1L=10-3m3=1000ml 1ml=1cm3 L---升 ml---毫升 m3---立方米 cm3---立方厘米
3、流量 1L/h=10-3/3600 m3/s L/h---升/小时 m3/S---立方米/秒
4、运动粘度 1CSt=1mm2/s CSt---厘沲(duo)(以前叫厘斯)
5、其它 1英尺=12英寸 1磅·英尺=0.11N·m
常用的国内外不锈钢
SS304=CF8=0Cr18Ni9[0Cr19Ni9]=X5CrNi189 SS316=CF8M=0Cr17Ni12Mo2[0Cr18Ni12Mo2Ti]=X5CrNiMo1810
SS304L=CF3=00Cr19Ni10[00Cr18Ni10]=X2CrNi189 SS316L=CF3M=00Cr17Ni14Mo2=X2CrNiMo1810
SS321=1Cr18Ni9Ti[0Cr18Ni9Ti]=X10CrNi189 SS410=1Cr13=X10Cr13 SS420J1=2Cr13=X20Cr13

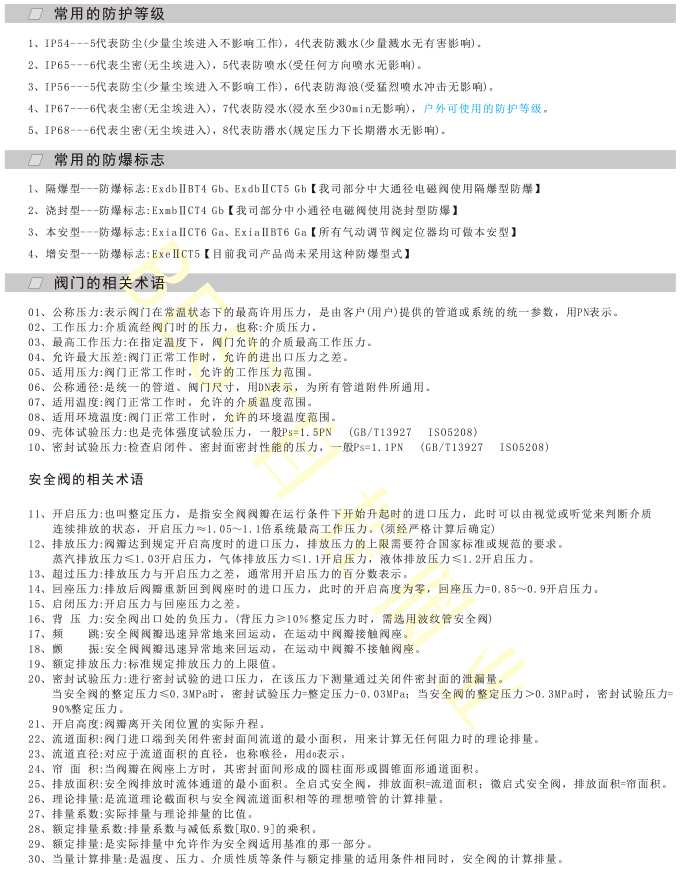

常用的防护等级
1、IP54---5代表防尘(少量尘埃进入不影响工作)，4代表防溅水(少量溅水无有害影响)。
2、IP65---6代表尘密(无尘埃进入)，5代表防喷水(受任何方向喷水无影响)。
3、IP56---5代表防尘(少量尘埃进入不影响工作)，6代表防海浪(受猛烈喷水冲击无影响)。
4、IP67---6代表尘密(无尘埃进入)，7代表防浸水(浸水至少30min无影响)，户外可使用的防护等级。
5、IP68---6代表尘密(无尘埃进入)，8代表防潜水(规定压力下长期潜水无影响)。
常用的防爆标志
1、隔爆型---防爆标志:ExdⅡBT4 Gb、ExdⅡCT5 Gb【我司部分中大通径电磁阀使用隔爆型防爆】
2、浇封型---防爆标志:ExmbⅡCT4 Gb【我司部分中小通径电磁阀使用浇封型防爆】
3、本安型---防爆标志:ExiaⅡCT6 Ga、ExiaⅡBT6 Ga【气动调节阀定位器带反馈可做本安型防爆】
4、增安型---防爆标志:ExeⅡCT5【目前我司产品尚未采用这种防爆型式】
阀门的相关术语
01、公称压力:表示阀门在常温状态下的最高许用压力，是由客户(用户)提供的管道或系统的统一参数，用PN表示。
02、工作压力:介质流经阀门时的压力，也称:介质压力。
03、最高工作压力:在指定温度下，阀门允许的介质最高工作压力。
04、允许最大压差:阀门正常工作时，允许的进出口压力之差。
05、适用压力:阀门正常工作时，允许的工作压力范围。
06、公称通径:是统一的管道、阀门尺寸，用DN表示，为所有管道附件所通用。
07、适用温度:阀门正常工作时，允许的介质温度范围。
08、适用环境温度:阀门正常工作时，允许的环境温度范围。
09、壳体试验压力:也是壳体强度试验压力，一般PS=1.5PN (GB/T13927 ISO5208)
10、密封试验压力:检查启闭件、密封面密封性能的压力，一般PS=1.1PN (GB/T13927 ISO5208)
安全阀的相关术语
11、开启压力:也叫整定压力，是指安全阀阀瓣在运行条件下开始升起时的进口压力，此时可以由视觉或听觉来判断介质
连续排放的状态，开启压力≈1.05～1.1倍系统最高工作压力。(须经严格计算后确定)
12、排放压力:阀瓣达到规定开启高度时的进口压力，排放压力的上限需要符合国家标准或规范的要求。
蒸汽排放压力≤1.03开启压力，气体排放压力≤1.1开启压力，液体排放压力≤1.2开启压力。
13、超过压力:排放压力与开启压力之差，通常用开启压力的百分数表示。
14、回座压力:排放后阀瓣重新回到阀座时的进口压力，此时的开启高度为零，回座压力=0.85～0.9开启压力。
15、启闭压力:开启压力与回座压力之差。
16、背 压 力:安全阀出口处的负压力(背压力≥10％整定压力时，需选用波纹管安全阀)。
17、频 跳:安全阀阀瓣迅速异常地来回运动，在运动中阀瓣接触阀座。
18、颤 振:安全阀阀瓣迅速异常地来回运动，在运动中阀瓣不接触阀座。
19、额定排放压力:标准规定排放压力的上限值。
20、密封实验压力:进行密封实验的进口压力，在该压力下测量通过关闭件密封面的泄漏量。
当安全阀的整定压力≤0.3MPa时，密封实验压力=整定压力-0.03MPa，当安全阀的整定压力＞0.3MPa时，密封实验压力=90%整
定压力。
21、开启高度:阀瓣离开关闭位置的实际升程。
22、流道面积:阀瓣进口端到关闭件密封面间流道的最小面积，用来计算无任何阻力时的理论排量。
23、流道直径:对应于流道面积的直径，也称喉径，用d0表示。
24、帘 面 积:当阀瓣在阀座上方时，其密封面间形成的圆柱面形或圆锥面形通道面积。
25、排放面积:安全阀排放时流体通道的最小面积；全启式安全阀，排放面积=流道面积；微启式安全阀，排放面积=帘面积。
26、理论排量:是流道理论截面积与安全阀流道面积相等的理想喷管的计算排量。
27、排量系数:实际排量与理论排量的比值。
28、额定排量系数:排量系数与减低系数[取0.9]的乘积。
29、额定排量:是实际排量中允许作为安全阀适用基准的那一部分。
30、当量计算排量:是温度、压力、介质性质等条件与额定排量的适用条件相同时，安全阀的计算排量。
