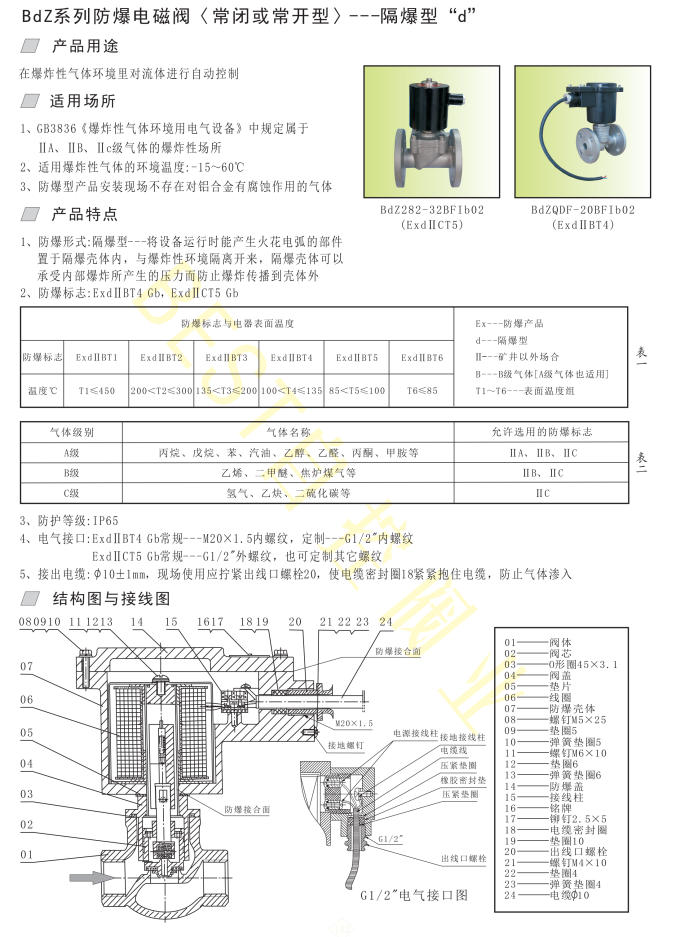

BdZ系列防爆电磁阀〈常闭或常开型〉---隔爆型“d”
产品用途
在爆炸性气体环境里对流体进行自动控制
适用场所
1、GB3836《爆炸性气体环境用电气设备》中规定属于ⅡA、ⅡB级气体的爆炸性场所
2、适用爆炸性气体的环境温度:-15～60℃
3、防爆型产品安装现场不存在对铝合金有腐蚀作用的气体
产品特点
1、防爆形式:隔爆型---将设备运行时能产生火花电弧的部件置于隔爆壳体内，与爆炸性环境
隔离开来，隔爆壳体可以承受内部爆炸所产生的压力而防止爆炸传播到壳体外
2、防爆标志:ExdⅡBT4 Gb，ExdⅡCT5 Gb
3、防护等级:IP65
4、电气接口:ExdⅡBT4 Gb常规---M20×1.5内螺纹，定制---G1/2"内螺纹
ExdⅡCT5 Gb常规---G1/2"外螺纹，也可定制其他螺纹
5、接出电缆:10±1mm，现场使用应拧紧出线口螺栓20，使电缆密封圈18紧紧抱住电缆，防止
气体渗入

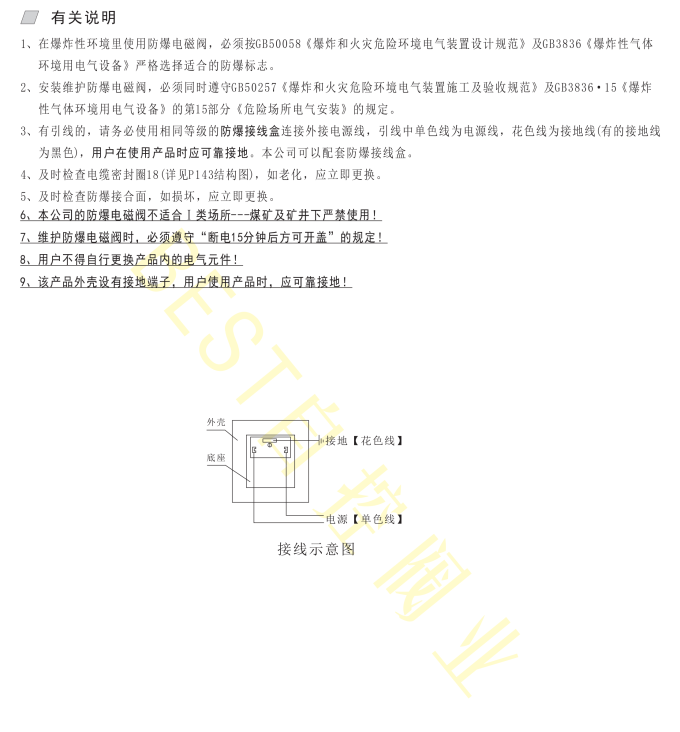

有关说明
1、在爆炸性环境里使用防爆电磁阀，必须按GB50058《爆炸和火灾危险环境电气装置设计规
范》及GB3836《爆炸性气体环境用电气设备》严格选择适合的防爆标志。
2、安装维护防爆电磁阀，必须同时遵守GB50257《爆炸和火灾危险环境电气装置施工及验收
规范》及GB3836·15《爆炸性气体环境用电气设备》的第15部分《危险场所电气安装》的
规定。
3、有引线的，请务必使用相同等级的防爆接线盒连接外接电源线，引线中单色线为电源线，
花色线为接地线(有的接地线为黑色)，用户在使用产品时应可靠接地，本公司可以配套
防爆接线盒。
4、及时检查电缆密封圈18(详见P136结构图)，如老化，应立即更换。
5、及时检查防爆接合面，如损坏，应立即更换。
6、本公司的防爆电磁阀不适合Ⅰ类场所---煤矿及矿井下严禁使用！
7、维护防爆电磁阀时，必须遵守“断电15分钟后方可开盖”的规定！
8、用户不得自行更换产品内的电气元件！
9、该产品外壳设有接地端子，用户使用产品时，应可靠接地!
