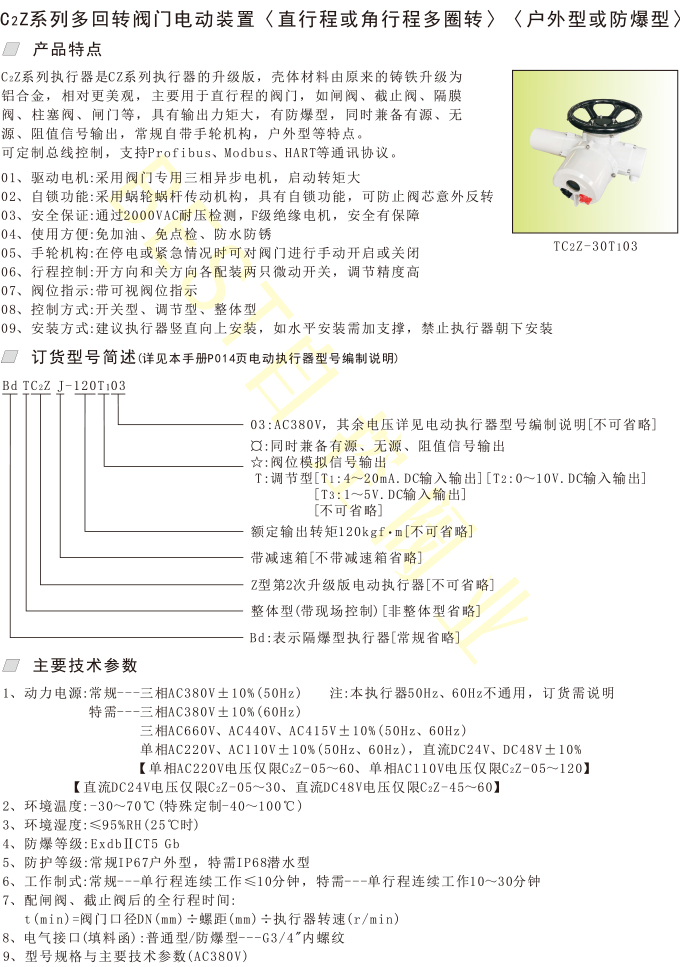

C2Z系列多回转阀门电动装置〈直行程或角行程多圈转〉〈户外型或防爆型〉
产品特点
C2Z系列执行器是CZ系列执行器的升级版，壳体材料由原来的铸铁升级为铝合金，相对更美观，主要用于直行程的阀门，如闸阀、截止阀、隔膜阀、柱塞阀、闸门等，具有输出力矩大，有防爆型，同时兼备有源、无源、阻值信号输出，常规自带手轮机构，户外型等特点。
可定制总线控制，支持Profibus、Modbus、HART等通讯协议。
01、驱动电机:采用阀门专用三相异步电机，启动转矩大
02、自锁功能:采用蜗轮蜗杆传动机构，具有自锁功能，可防止阀芯意外反转
03、安全保证:通过2000VAC耐压检测，F级绝缘电机，安全有保障
04、使用方便:免加油、免点检、防水防锈
05、手轮机构:在停电或紧急情况时可对阀门进行手动开启或关闭
06、行程控制:开方向和关方向各配装两只微动开关，调节精度高
07、阀位指示:带可视阀位指示
08、控制方式:开关型、调节型、整体型
09、安装方式:建议执行器竖直向上安装，如水平安装需加支撑，禁止执行器朝下安装

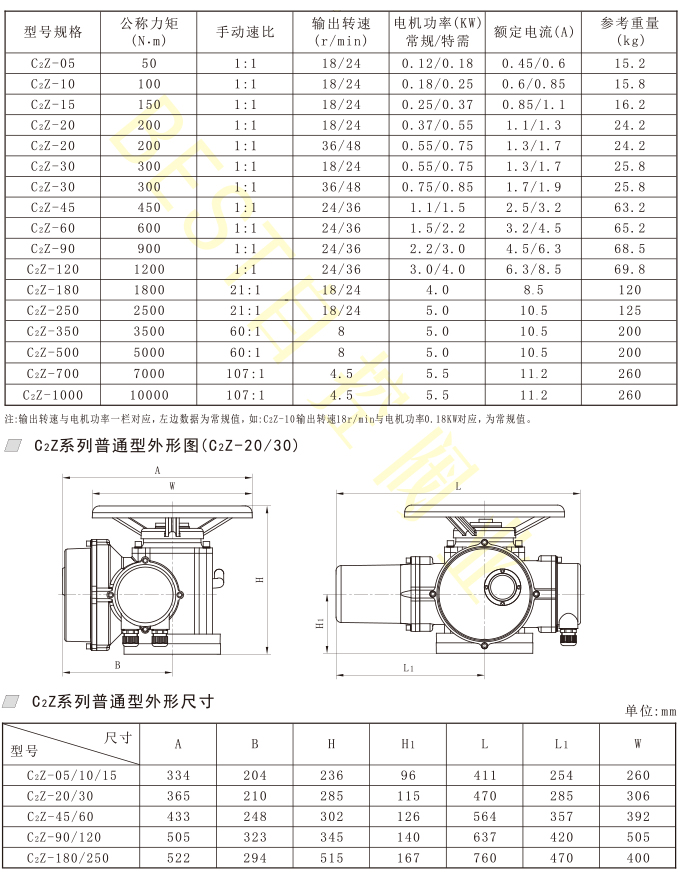

主要技术参数
1、动力电源:常规---三相AC380V±10%(50Hz) 注:本执行器50Hz、60Hz不通用，订货需说明
特需---三相AC380V±10%(60Hz)
三相AC660V、AC440V、AC415V±10%(50Hz、60Hz)
单相AC220V、AC110V±10%(50Hz、60Hz)，直流DC24V、DC48V±10%
【单相AC220V电压仅限C2Z-05～60、单相AC110V电压仅限C2Z-05～120】
【直流DC24V电压仅限C2Z-05～30、直流DC48V电压仅限C2Z-45～60】
2、环境温度:-30～70℃(特殊定制-40～100℃)
3、环境湿度:≤95%RH(25℃时)
4、防爆等级:ExdⅡBT4 Gb
5、防护等级:常规IP67户外型，特需IP68潜水型
6、工作制式:常规---单行程连续工作≤10分钟
特需---单行程连续工作10～30分钟
7、配闸阀、截止阀后的全行程时间:
t(min)=阀门口径DN(mm)÷螺距(mm)÷执行器转速(r/min)
8、电气接口(填料函):普通型/防爆型---G3/4"
