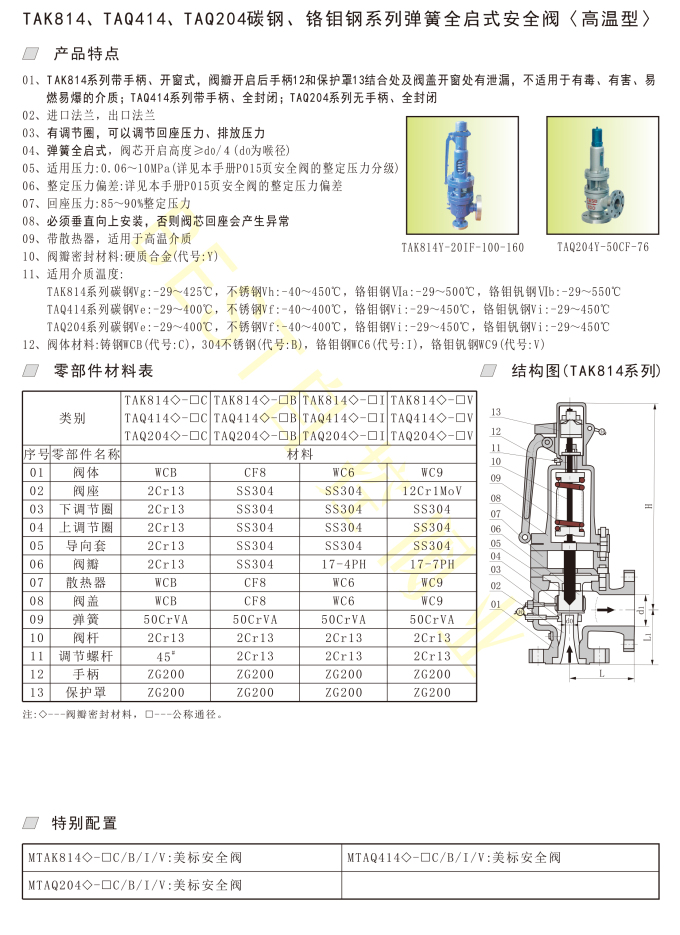

TAK814、TAQ414、TAQ204碳钢、铬钼钢系列弹簧全启式安全阀〈高温型〉
产品特点
01、TAK814系列带手柄、开窗式,阀瓣开启后手柄12和保护罩13结合处及阀盖开窗处有泄
漏,不适用于有毒、有害、易燃易爆的介质;TAQ414系列带手柄、全封闭;
TAQ204系列无手柄、全封闭
02、进口法兰,出口法兰
03、有调节圈,可以调节回座压力、排放压力
04、弹簧全启式,阀芯开启高度≥d0/4(d0为喉径)
05、适用压力:0.06~10MPa(详见本手册P015页安全阀的整定压力分级)
06、整定压力偏差:详见本手册P015页安全阀的整定压力偏差
07、回座压力:85~90%整定压力
08、必须垂直向上安装,否则阀芯回座会产生异常
09、带散热器,适用于高温介质
10、阀瓣密封材料:硬质合金(代号:Y)
11、适用介质温度:
TAK814系列碳钢Vg:-29~425℃,不锈钢Vh:-40~450℃
铬钼钢Ⅵa:-29~500℃,铬钼钒钢Ⅵb:-29~550℃
TAQ414系列碳钢Ve:-29~400℃,不锈钢Vf:-40~400℃
铬钼钢Vi:-29~450℃,铬钼钒钢Vi:-29~450℃
TAQ204系列碳钢Ve:-29~400℃,不锈钢Vf:-40~400℃
铬钼钢Vi:-29~450℃,铬钼钒钢Vi:-29~450℃
12、阀体材料:铸钢WCB(代号:C),304不锈钢(代号:B),铬钼钢WC6(代号:I)
铬钼钒钢WC9(代号:V)
