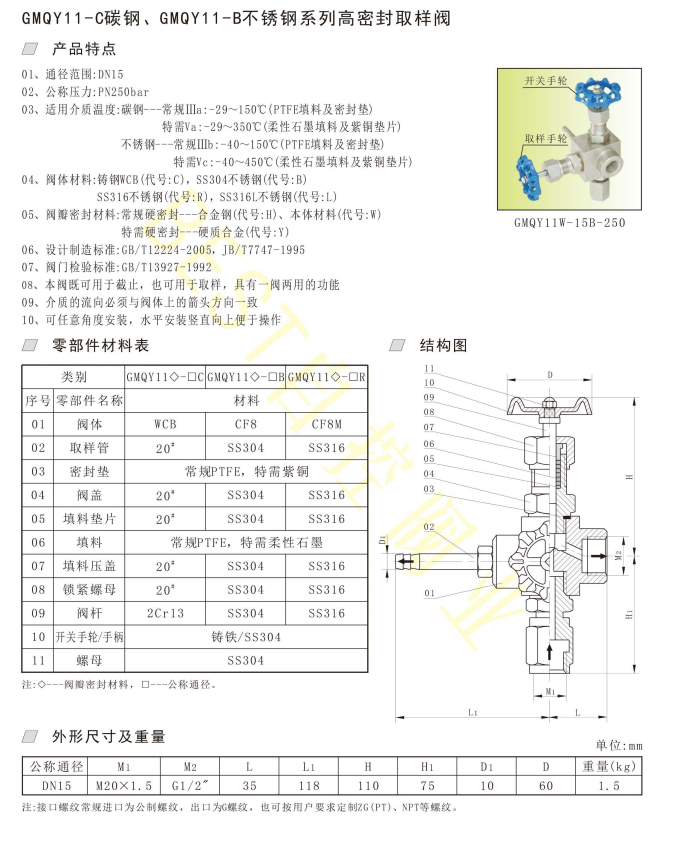

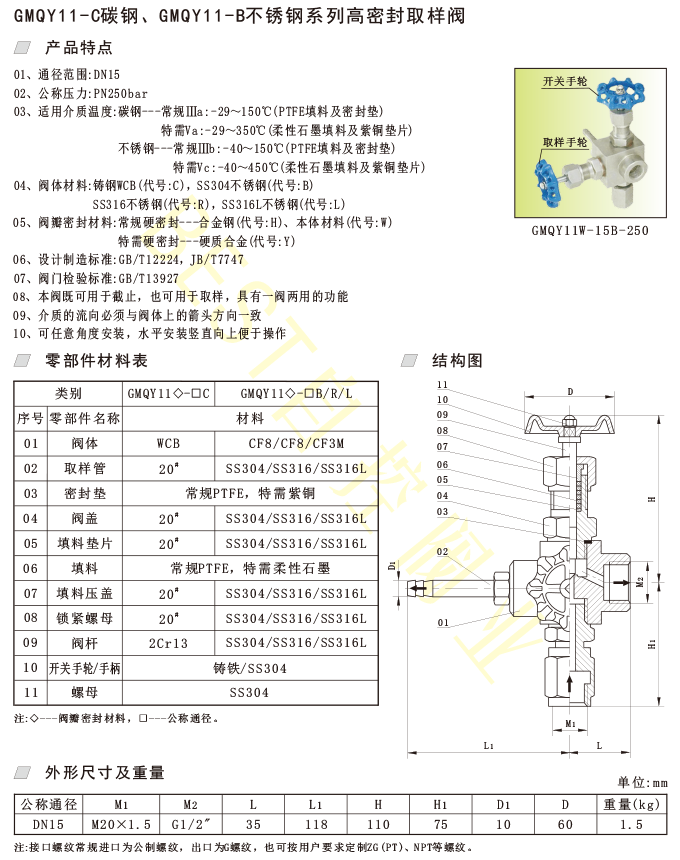

GMQY11-C碳钢、GMQY11-B不锈钢系列高密封取样阀
产品特点
01、通径范围:DN15
02、公称压力:PN250bar
03、适用介质温度:碳钢---常规Ⅲa:-29~150℃(PTFE填料及密封垫)
特需Va:-29~350℃(柔性石墨填料及紫铜垫片)
不锈钢---常规Ⅲb:-40~150℃(PTFE填料及密封垫)
特需Vc:-40~450℃(柔性石墨填料及紫铜垫片)
04、阀体材料:铸钢WCB(代号:C),SS304不锈钢(代号:B)
SS316不锈钢(代号:R),SS316L不锈钢(代号:L)
05、阀瓣密封材料:常规硬密封---合金钢(代号:H)、本体材料(代号:W)
特需硬密封---硬质合金(代号:Y)
06、设计制造标准:GB/T12224-2005,JB/T7747-1995
07、阀门检验标准:GB/T13927-1992
08、本阀既可用于截止,也可用于取样,具有一阀两用的功能
09、介质的流向必须与阀体上的箭头方向一致
10、可任意角度安装,水平安装竖直向上便于操作
